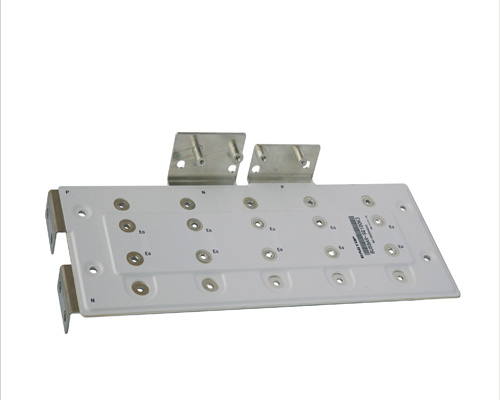

產品簡述

疊層母線用于實現電力電子產品中功率器件的連接，通過正負極層疊平行分布的結構形式降低線路分布電感，從而降低功率元件關斷時的浪涌電壓，降低功率元器件的耐壓要求，提高功率器件運行的可靠性和穩定性。

產品特點：

低電感系數

結構緊湊，有效利用空間且能控制系統溫度

最小的阻抗、壓降

過載能力強

減少電壓尖峰對元器件的損害，延長（提高）電子元件的使用壽命

降低系統噪音和電磁干擾/射頻干擾

方便安裝和現場維護

減少部件數量，增加了系統的可靠性

均勻分布的電容

簡潔、美觀

產品參數

工作電壓 ：0~20kV

額定電流：0~3600A

產品結構：熱壓封邊、熱壓不封邊、熱壓灌封

最大加工尺寸：1600×800mm

阻燃等級：UL94 V-0

導體材料：T2 Cu、1060 AL

導體表面處理：鈍化、鍍錫、鍍鎳、鍍銀

與器件連接方式 ：壓凸、銅柱鉚接、銅柱焊接

絕緣電阻 ：20MΩ～∞

局部放電：<10PC

溫升：0～40K

產品詳情請下載pdf：

疊層母線.pdf
