產品簡述:

將電動機的PWM輸出信號轉化為低剩余紋波電壓的光滑正弦波，防止對電機的繞組絕緣造成損害。

減少了因電纜線長而出現的分布電容和分布電感產生共振的現象;減去高dv/dt而造成的電機過電壓;

清除渦流損耗造成的電動機提前損壞;濾波器降低了電動機的可聽噪音。

產品特點:

采用了高性能的箔式繞組結構，鋁排引出，具有直流電阻小，抗電磁力能力強，短時間過載能力強；采用高性能的H級絕緣材料，

使產品在嚴酷的工作條件下依然可以保持可靠的性能；電抗器絕緣強度高，能承受極高的Dv/dt的電壓沖擊。電抗器采用真空壓力浸漬

工藝，可聽噪音小。

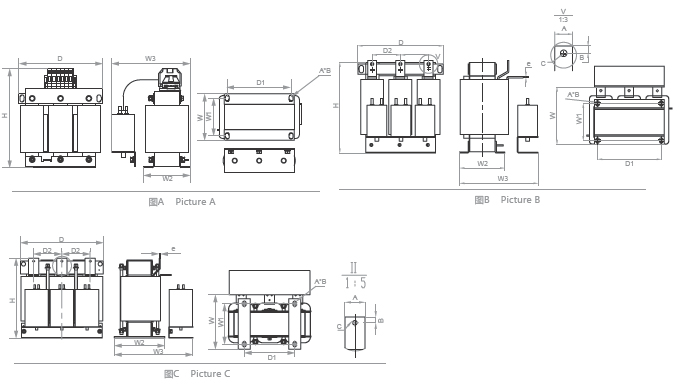

產品尺寸圖：

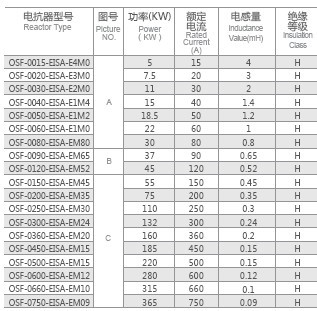

輸出380V正弦波濾波器選型表：

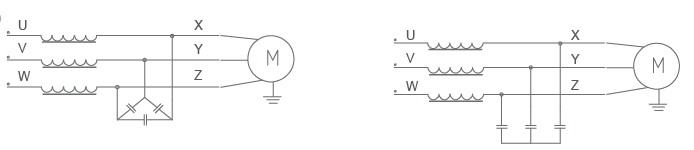

電氣原理圖：

產品詳情請下載pdf：

正弦波濾波器.pdf
